● Сертификат и стандарт: ANSI Z 358.1-2014, EN15154.1/2:2006
● Материал: нержавеющая сталь AISI 304 / AISI 316L (на выбор)
● Расход воды в душе: ≥75,7 л/мин, расход воды для промывания глаз: ≥11,4 л/мин
● Толщина стенки трубы: 2,5/3 мм
● Рабочее давление: 0,2–0,6 МПа (2–6 бар)
● Входное отверстие для воды: NPT 1-1/4″, выходное отверстие для слива: NPT 1-1/4″
● Температура рабочей среды: 5 °C – 40 °C
● Монтаж: Напольный / Базовый
● Дополнительные опции: локальная звуковая и визуальная сигнализация, интерфейс сигналов DCS/PLC, беспроводная дистанционная сигнализация, впускной насос-усилитель, дренажный насос, электропакет для взрывоопасных зон.
● Примечание: крышка чаши для промывания глаз соединена с клапаном для промывания глаз. Открытие крышки одновременно активирует клапан для промывания глаз.
Описание:

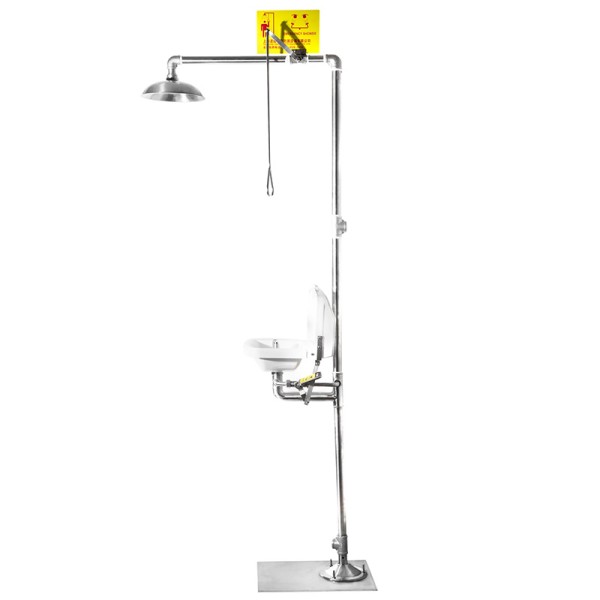

DAAO6610 -D — это комбинированный аварийный душ и устройство для промывания глаз/лица из нержавеющей стали, оснащенное крышкой из ПВХ для дополнительной защиты чаши для промывания глаз и зоны распыления.
Напольное устройство объединяет высокопроизводительный аварийный душ и устройство для промывания глаз/лица в единую трубопроводную систему, обеспечивая поток воды для душа ≥75,7 л/мин и поток воды для промывания глаз/лица ≥11,4 л/мин при заданных условиях водоснабжения.

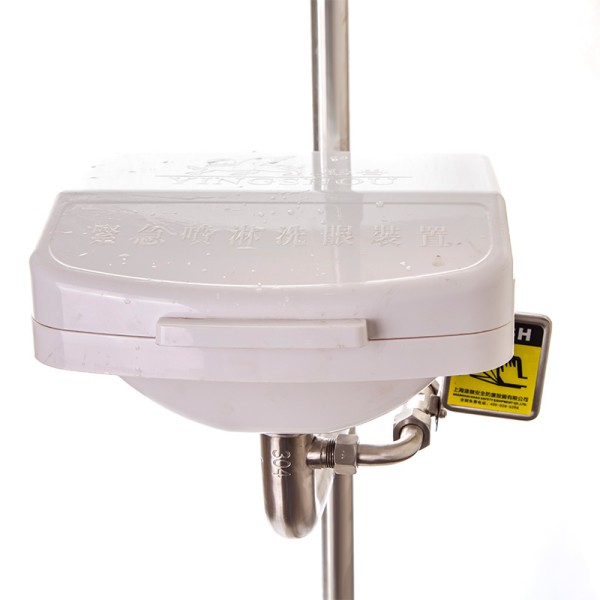

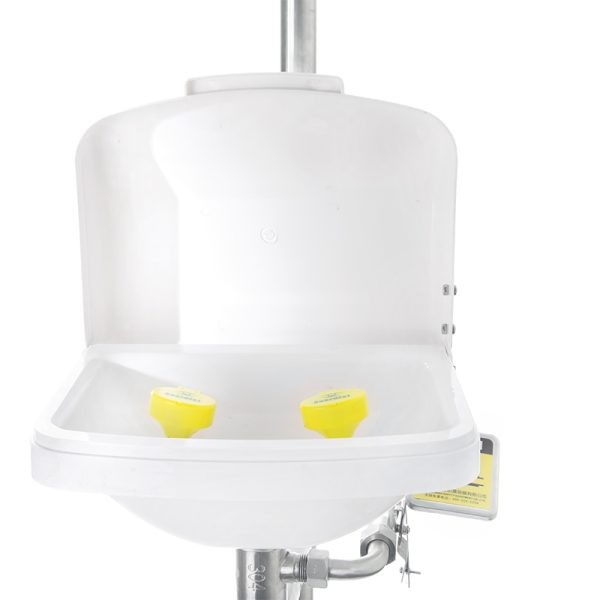

Крышка чаши для промывания глаз соединена с клапаном промывания глаз , что позволяет устройству для промывания глаз/лица автоматически активироваться при открытии крышки для быстрого аварийного реагирования.
Изготовленный из нержавеющей стали AISI 304 (опционально доступна AISI 316L) , DAAO6610-D обеспечивает надежную конструкцию для аварийного промывания в промышленности и может быть адаптирован к конкретным требованиям проекта и объекта.
Области применения:
Химическая промышленность · Нефтехимия · Нефтегазовая промышленность · Фармацевтика · Полупроводниковая промышленность · Производство
01 — Контролируемый ламинарный поток для промывания глаз/лица
Устройство для промывания глаз/лица разработано для создания сбалансированного ламинарного потока воды, с дополнительным регулирующим клапаном для регулирования потока воды для мягкого, стабильного и эффективного промывания глаз и лица.
02 — Аварийный душ с высоким расходом.
Верхний душ обеспечивает расход ≥75,7 л/мин при заданных условиях подачи воды, обеспечивая быстрое промывание всего тела после воздействия опасных веществ.
03 — Конструкция из нержавеющей стали.
Стандартная сталь AISI 304, опционально AISI 316L для сложных промышленных условий.
04 — Заводские испытания на водонепроницаемость и давление.
Собранные устройства тестируются перед отгрузкой для проверки работоспособности и эффективности промывания.
05 — Хорошо видимая аварийная идентификация.
Универсальные аварийные знаки и хорошо видимая маркировка обеспечивают быструю идентификацию оборудования.
06 — Стандартизированные соединения трубопроводов.
Соединения для подачи и слива 1-1/4″ NPT, с возможностью выбора вариантов соединений в зависимости от проекта.
Дополнительные инженерные конфигурации.
Редукционный клапан.
Дополнительный редукционный клапан (PRV) регулирует высокое или колеблющееся давление на входе для поддержания контролируемого давления на выходе, подходящего для работы аварийного душа и устройства для промывки глаз.
Клапан защиты от ожогов.
Дополнительный клапан защиты от ожогов обеспечивает защиту в случаях, когда может возникнуть чрезмерная температура подаваемой воды, помогая предотвратить попадание потенциально перегретой воды в аварийное промывочное оборудование.
Соединения трубопроводов.
Доступны резьбовые, фланцевые и специальные конфигурации соединений в соответствии с требованиями объекта и проекта.
Сигнализация и мониторинг.
Дополнительные конфигурации для мониторинга и сигнализации включают датчик потока, локальную звуковую/визуальную сигнализацию, выход с сухим контактом и интерфейс DCS/PLC .
Конфигурация для взрывоопасных зон.
Взрывозащищенные компоненты сигнализации, мониторинга и электрооборудования могут быть сконфигурированы в соответствии с классификацией взрывоопасной зоны проекта.
Упаковка
▎Запасные части
▎Дополнительные аксессуары

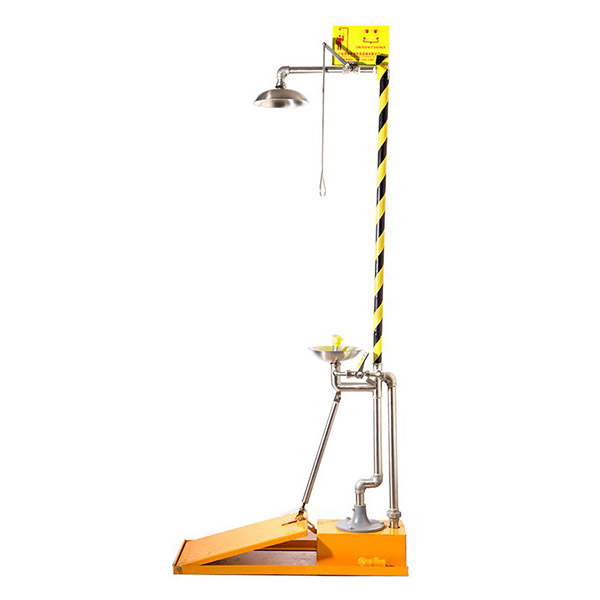

● Сертификат и стандарт: ANSI Z 358.1-2014, EN15154.1/2:2006 ● Материал: нержавеющая сталь AISI 304 / AISI 316L (опционально) + углеродистая сталь / ABS-покрытие. ● Расход воды в душе: ≥75,7 л/мин. ● Скорость потока воды для промывания глаз: ≥11,4 л/мин ● Толщина стенки трубы: 2,5/3 мм ● Рабочее давление: 0,2–0,6 МПа (2–6 бар) ● Входное отверстие для воды: NPT 1-1/4″ ● Выходное отверстие для слива: NPT 1-1/4″ ● Температура рабочей среды: 0 °C – 55 °C ● Монтаж: Напольный / Базовый ● Дополнительные опции: локальная звуковая и визуальная сигнализация, интерфейс сигналов DCS/PLC, беспроводная дистанционная сигнализация, впускной насос-усилитель, дренажный насос, электропакет для взрывоопасных зон. Доступна педаль из нержавеющей стали.
