● Разработан для промышленных условий с жарким климатом до +55°C.
● Подходит для: использования внутри и снаружи помещений, жаркого климата (до +55°C), взрывоопасных зон.
● Сертификат и стандарт: ANSI Z 358.1-2014, EN15154.1/2:2006
● Регулирование температуры: Водоохладитель + Циркуляционная система
● Теплая вода для смыва: расчетный диапазон 16–38 °C.
● Материал корпуса: нержавеющая сталь AISI 304 / AISI 316L (на выбор)
● Расход воды в душе: ≥75,7 л/мин, расход воды для промывания глаз: ≥11,4 л/мин
● Толщина стенки: 1,2 мм; Толщина стенки трубы: 2,5-3 мм;
● Рабочее давление: 2–6 бар, входное отверстие для воды: NPT 1-1/4″, выходное отверстие для слива: NPT 2″
● Контроль уровня воды и температуры, внутреннее освещение — встроенное.
● Звуковая и визуальная сигнализация, интерфейс дистанционного управления, автоматическое наполнение водой, защита от ожогов — опционально.
● Размер входного патрубка: NPT 1 1/4″ Размер сливного патрубка: NPT 2″
● Конфигурация для взрывоопасных зон: варианты ATEX / IECEx в соответствии с требованиями проекта.
● Габариты: 1200 × 1200 × 3950 мм, приблизительный вес: 700 кг.
● Срок службы конструкции: 15 лет

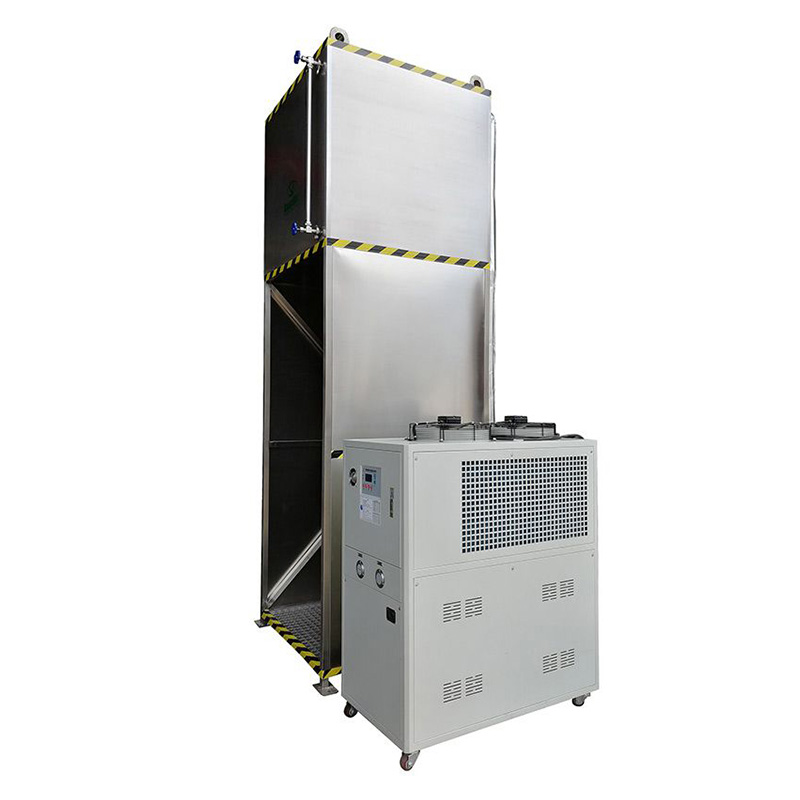

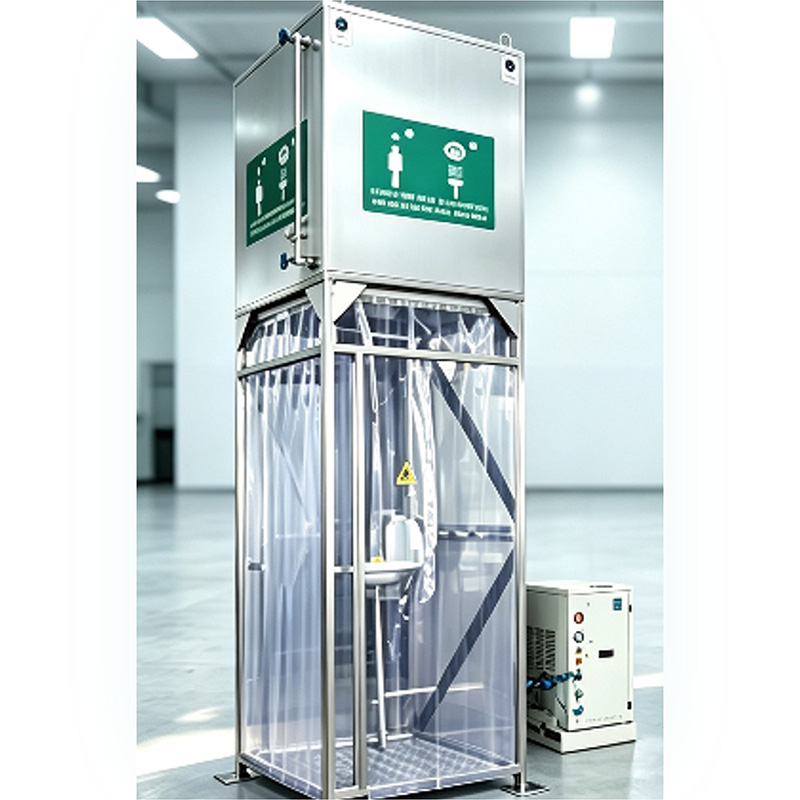

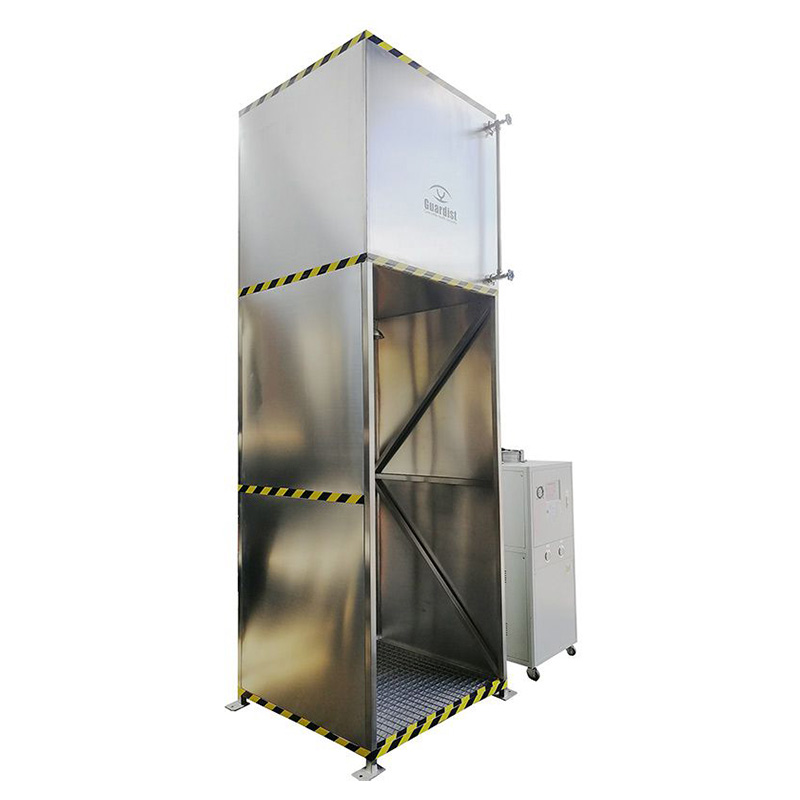

DAAO6604-8 — это душевая кабина с регулируемой температурой и подачей воды из резервуара для аварийного смыва, разработанная для промышленных условий с жарким климатом, где температура хранимой или поступающей воды может превышать допустимый диапазон для аварийного смыва.
Встроенный изолированный резервуар для воды объемом 1500 л, водоохладитель и система циркуляции работают вместе для контроля температуры воды для смыва в условиях высоких температур окружающей среды. Стандартная конфигурация рассчитана на температуру окружающей среды от +5°C до +55°C , а для более сложных условий эксплуатации доступны проектные конфигурации.
Автономный резервуар обеспечивает выделенный резерв воды для аварийного смыва в тех случаях, когда надежный источник теплой воды недоступен или не может быть гарантирован. Душевая кабина и система для промывки глаз предназначены для обеспечения необходимого расхода воды для аварийного смыва, а встроенная система циркуляции и контроля температуры постоянно регулирует условия хранимой воды.
Нижний поддон для сбора воды и специальное сливное соединение обеспечивают контролируемый сброс использованной воды для смыва.
Внутреннее освещение улучшает видимость во время аварийных ситуаций, а в соответствии с требованиями проекта могут быть интегрированы дополнительные звуковые/визуальные сигнализации, интерфейсы сигналов DCS/PLC, автоматическое наполнение водой и электрические блоки для взрывоопасных зон
Доступный в исполнении из нержавеющей стали AISI 304 или AISI 316L , DAAO6604-8 может быть разработан для применения в химической, нефтехимической, нефтегазовой, энергетической, горнодобывающей и других высокотемпературных отраслях промышленности.

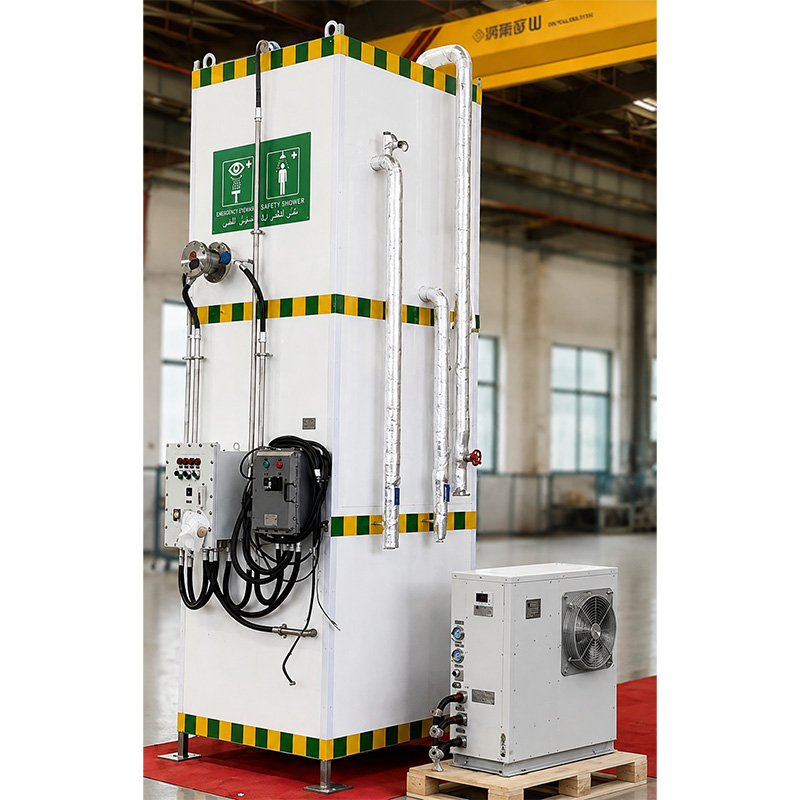

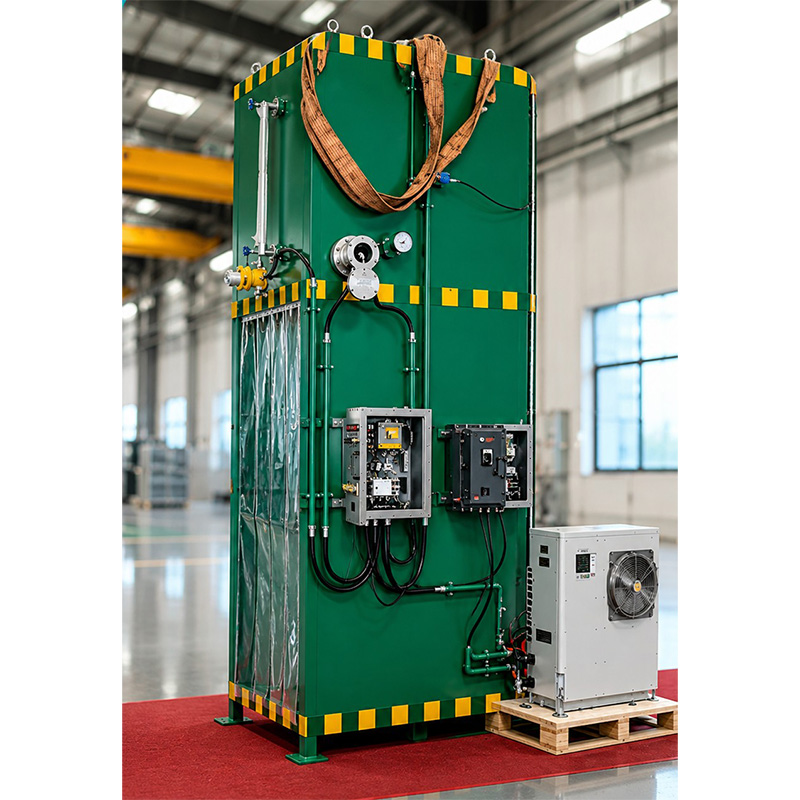

Конфигурация для взрывоопасных зон
Доступны специальные пакеты для взрывоопасных зон с взрывозащищенными электрическими компонентами, включая устройства сигнализации, панели управления/интерфейса, кабелепроводы, контрольно-измерительные приборы и сопутствующее электрооборудование.
Доступны конфигурации ATEX/IECEx в зависимости от классификации взрывоопасной зоны проекта.
Интеграция сигнализации и управления.
Локальные звуковые/визуальные сигнализации и удаленные интерфейсы сигналов могут быть интегрированы с активацией душа и устройства для промывки глаз. Доступны конфигурации для взрывоопасных зон с взрывозащищенными устройствами сигнализации, панелями управления и оборудованием интерфейса сигналов для подключения к системам DCS/PLC объекта.
Проектно-ориентированные конфигурации.
DAAO6604-8 может быть сконфигурирован с учетом требований, выходящих за рамки стандартной спецификации, для сложных задач EPC-проектирования. КОНТРОЛЬ
КЛИМАТ -КОНТРОЛЯ И СИГНАЛИЗАЦИЯ.
Расширенные конфигурации для различных температур окружающей среды. Локальная сигнализация + интерфейс DCS/PLC. КОНФИГУРАЦИЯ ДЛЯ
ОПАСНЫХ ЗОН. Электрические пакеты ATEX/IECEx. Емкость резервуара · Напряжение · Мощность охлаждения · Автоматическое заполнение.
● 01 — Эксплуатация в условиях жаркого климата до +55°C
Разработан для промышленных установок с высокими температурами окружающей среды, где хранящаяся промывочная вода подвергается значительному воздействию тепла извне.
● 02 — Активное водяное охлаждение

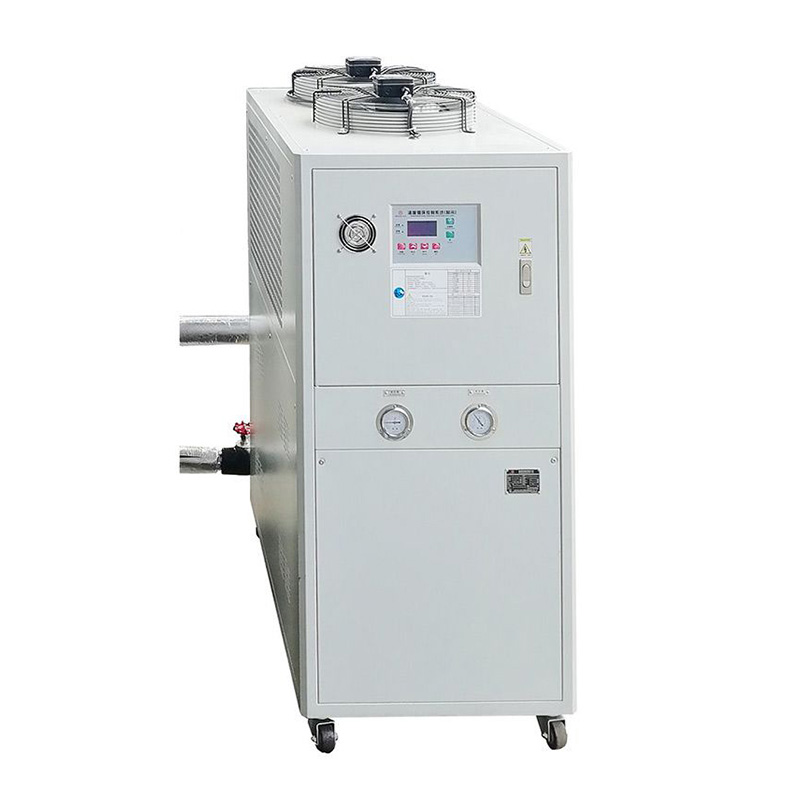

Встроенный чиллер регулирует температуру хранимой воды для поддержания надлежащих условий аварийной промывки.
● 03 — Автономный резервуар для воды объемом 1500 л
Обеспечивает наличие запаса воды для аварийного смыва в тех случаях, когда постоянный источник теплой воды недоступен или ненадежен.
● 04 — Изолированный резервуар и корпус
Теплоизоляция из пенополиуретана снижает теплопотери и повышает эффективность регулирования температуры в условиях высоких температур окружающей среды.
● 05 — Комплексная дренажная система и мониторинг
Нижний поддон для сбора воды, сливное соединение, индикация уровня воды и контроль температуры обеспечивают безопасную эксплуатацию и плановый осмотр.
● 06 — Интеграция систем сигнализации и управления проектами
Дополнительно доступны звуковая/визуальная сигнализация, интерфейс сигналов DCS/PLC, конфигурация электрооборудования для взрывоопасных зон и автоматическое заполнение водой.
Примеры из практики в области инженерии.
Узнайте, как системы аварийного душа с подачей воды из охлаждающих баков применяются в промышленных проектах с жарким климатом.
Просмотреть примеры из практики →
Дополнительные принадлежности: Взрывозащищенный или невзрывозащищенный чиллер (подходит для жаркого климата); Погружной нагреватель (подходит для холодного климата); Взрывозащищенный или невзрывозащищенный обогреватель; Латунный/нержавеющий стальной регулятор давления; Изоляция боковой и задней панелей / изоляция резервуара для воды; Датчик температуры воды; Датчик уровня воды; Подпружиненная дверца; Дренажный канал и решетка;
▎Запасные части
▎Дополнительные аксессуары

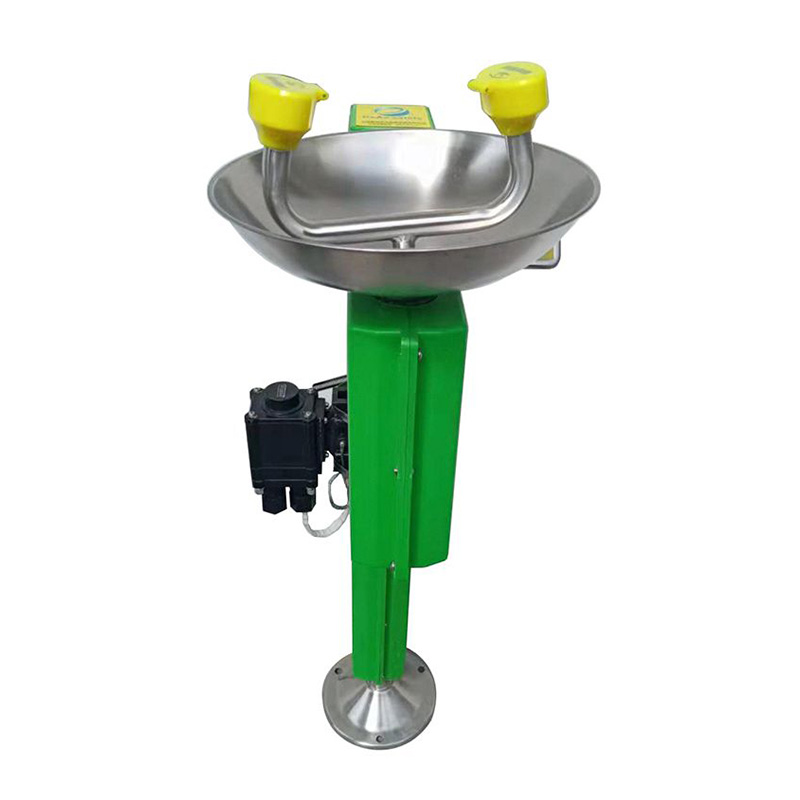

● Сертификат и стандарт: ANSI Z 358.1-2014, EN15154.1/2:2006 ● Материал: нержавеющая сталь AISI 304 / AISI 316L (опционально) + инженерный пластик ABS. ● Скорость потока воды для промывания глаз: ≥11,4 л/мин ● Толщина стенки трубы: 2,5/3 мм. ● Рабочее давление: 0,2–0,6 МПа (2–6 бар) ● Входное отверстие для воды: NPT 1/2″ ● Выходное отверстие для слива: NPT 1-1/4″ ● Рабочая температура окружающей среды: от -25 °C до 35 °C ● Монтаж: Напольный / Базовый ● Дополнительные опции: локальная звуковая и визуальная сигнализация, интерфейс сигналов DCS/PLC, беспроводная дистанционная сигнализация, комплект оборудования для работы во взрывоопасных зонах.
